發布日期：2016-09-19 16:28

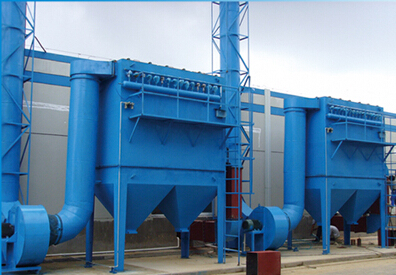

石家莊新樂陳經理定購的GMC-220電爐用布袋除塵器于2015年12月22日安裝完畢，通過驗收，電爐在球化時產生產濃煙收集效率達到98%以上（廠房不冒煙），除塵器除掉黃褐煙氣飄塵效果顯著，排放濃度可控制在30mg/NM3以下（GB9078-1996）。
除塵器參數
設備型號 DMC220脈沖袋收塵器
總過濾面積 180 m2
過濾風速 1.5 m/min
濾袋總數 220條
收塵器阻力 1500pa
入口濃度 ≤10 g/m3
出口濃度 ≤50 mg/m3
收塵效率 99.9%
風機、電機
風機：4-68NO 8C
流量：19400 m3/h
全壓：2619 Pa
電機：Y200L1-2
轉速：1600 r/min
功率：30KW
1.電爐除塵器概述
本設計選用我公司研究設計的GMC脈沖長袋除塵器，其主要優點有:反吹氣流阻力低、脈沖清灰效果好，高架式，灰倉錐角大，不易積灰搭拱。
本方案設計選用GMC型脈沖長袋除塵器，相對普通脈沖長袋除塵器，其主要特點有：
◆ 除塵器采用離線清灰，比在線清灰效果好，無二次吸附現象。
◆ 高可靠性低壓大規格脈沖閥配置，反吹效果顯著。
◆ 除塵器煙氣進口處增加預沉降均溫設計，避免煙氣對濾袋直接沖刷，利用預沉降減少大顆粒煙塵對濾袋的負荷，減少燒濾袋現象，延長濾袋使用壽命；
◆ 壓縮空氣系統設計有經數十項工程實踐證明，使用情況O的壓縮空氣加熱保溫系統，保證除塵器長期使用可靠性。
◆ 專業化噴吹管、濾袋籠骨制造，保證長期運行可性；
◆ 優化濾袋排列，降低除塵器阻力損失；
◆ 設備的運轉部分有安全防護措施和必要的防雨措施。
2.結構特點
該除塵器由灰斗、進風、排風道、過濾室（中、下箱體）、清潔室（上箱體）、濾袋及框架（龍骨）、脈沖清灰機構、壓縮空氣管道、扶梯平臺口、欄桿、壓力、檢測元件組成。
3.工作原理：
含塵氣體由進風總管（鍥型風道）經進入各室灰斗，粗塵粒沉降至灰斗底部，細塵粒隨氣流轉折向上進入過濾室，粉塵被阻留在濾袋表面，凈化后的氣體經濾袋口（花板孔）進入清潔室，由出風口經排氣閥至出風總管排出，而后再經風機排空。
4.技術特點
除塵器濾料材質的選用有多種，以往經驗我公司的電爐除塵器都采用防水防油易清灰處理的滌綸氈，經表面壓光處理后，表面具有防水性能，在應用中防止糊袋，不致于孔隙堵塞，易清灰。
設計考慮采用Φ130×32OOmm濾袋，與袋口的彈性漲圈可將濾袋自鎖密封于花板孔上。濾袋口嵌入花板孔內 ，與花極連接密封性能好，安裝與拆換快捷方便，保證了較低的排放濃度。
為提高結構密閉性能，所有氣密性焊縫處均采用嚴格的檢漏措施，保證不漏氣。檢修門、閥板均采用優質硅橡膠密封條進行密封，以保證泄漏率在 3％以下。
脈沖閥選O知名廠家生產的優質產品3寸直角電磁閥使用壽命達100 萬次，保證3年以上。該閥經我公司多年使用，清灰效果良好，保證了除塵器長期穩定運行。
清灰用噴管噴嘴，我公司特制的噴嘴結構，已應用于電爐除塵器和高爐除塵用的除塵器，清灰效果很好，在其他如垃圾焚燒爐、水泥工廠用除塵器上應用同祥取得良好的效果。
除塵器花板采用數控壓方法加工花板孔，保證了花板及花板孔的形位公差要求。
除塵器頂部箱體采用鋼蓋板密封，鋼蓋板與上箱體采用凹槽結構， 凹槽采用耐老化，抗腐蝕的發泡橡膠條密封。每個箱體分成4塊鋼蓋板，重量輕，一個人就可進行開蓋檢修，進行更換濾袋的工作。除塵器頂部考慮5%的排雨水坡度。同時在除塵器頂部設置防雨檢修棚，便于氣動，電動元器件檢修及維護保養工作。 設備巡檢及檢修位置均設安全防護欄及走臺。
